給客戶做圓管工裝介紹
今天來介紹一款圓管的工裝案例。
客戶的產品是汽車配件的碳鋼管加工，然后它其他的這些孔已經在激光下料的時候，給同步做出來了。那我們只需要在它的正面做兩個 M3的牙孔。
考慮到我們設備的加工效率比較高，那你循環的去上下料的話，就很影響整體的加工時間。所以客戶這邊就設定了左右雙工位循環加工的模式，主軸在左邊加工的時候，工人可以來右邊進行上下料，同樣的主軸移到右邊加工的時候，工人又去左邊上下料。他這個工裝的話，兩個工裝每個工位都單獨放了7件產品，每件產品都是單獨去定位的，保證了加工的一個精度。
那我們每一次要上下料的時候，圓管的工裝它只需要手動閥扳緊，手動滑分開就可以把產品壓緊，然后我們也可以去接電磁閥與系統連接。那只需要說整個產品鉆完的話，它會自動彈開。

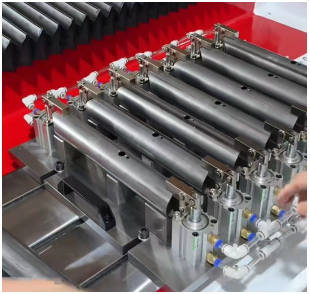

圓管的工裝就比較方便，我們可以看一下它這個工裝的細節，就是因為它這個有一個定位槽，那我們只需要將定位槽扣緊底座的一個定位處，直接再按緊它就可以上下料，還是非常方便的，所以如果說有圓管要做工裝的客戶，可以參考這樣的一個裝夾模式。
